Organisasi dan Arsitektur Komputer
Nama : Andryan Sitata
NPM : 117006105
Kelas : C 2011
Dalam postingan kali ini saya akan mencoba menjelaskan tentang cara merancang
rangkaian memori 4k x 8 bit dengan multiple memory yang dibangun dari 7 buah chip yaitu 1k x
8bit (2 buah), 512 x 8 bit (3 buah), dan 256 x 8 bit (2 buah).
Langkah yang harus dilakukan yaitu kita akan mencari :
1. Lebar alamat dan lebar data
2. Peta memory
3. Alamat awal dan Alamat akhir
4. Aljabar Boolean
5. Diagram Kontrol (Black Box)
6. Diagram multi memory
Prancangan Memory 4k x 8 bit dengan Multiple Memory dari :
- 3 buah chip 512
- 2 buah chip 256
1. Lebar Alamat dan Lebar Data
4k = 4 x 210
4k = 22 x 210
4k = 212
Jadi, lebar alamat 12
# 1k x 8bit, artinya :
1k x 8bit = 210 x 8 bit
Kapasitas Memory = 1024
Saluran Alamat = 10
Lebar Data = 8
Saluran Data = 8
Alamat Awal = 000h
Alamat Akhir = 3FFh
# 512 x 8bit, artinya :
512 x 8bit = 29 x 8bit
Kapasitas Memory = 512
Saluran Alamat = 9
Lebar Data = 8
Saluran Data = 8
Alamat Awal = 000h
Alamat Akhir = 1FFh
# 256 x 8bit artinya :
256 x 8bit = 28 x 8bit
Kapasitas Memory = 256
Saluran Alamat = 8
Lebar Data = 8
Saluran Data = 8
Alamat Awal = 00h
Alamat Akhir = FFh
Dalam peta memory tersebut terlihat perbadaan di bilangan hexadesimal, hal itu karena yang sebelah kiri nilai sebelum dilakukan penghitungan sementara yang sebelah kanan sudah dilakukan penghitungan. tanda bergaris merah menandai saluran alamat dari tiap tiap chip.
3. Alamat Awal dan Alamat Akhir
Alamat awal yaitu 000 dan alamat akhirnya FFF. angka tersebut diambil dari hasil penghitungan di peta memory yang tadi.
4. Aljabar Boolean
Untuk menentukan alajabar boolean kita gunakan dari A11 sampai batas yang ada di A7. sehingga aljabar boolean nya adalah seperti berikut :
5. Diagram Kontrol (Black box)
Dari aljabar boole tersebut kita gunakan untuk membuat blackboxnya yang dilihat berdasarkan gerbang logikanya seperti berikut :
garis berwarna hitam menandakan garis bernilai 1 sedangkan warna merah mnandakan garis bernilai 0.
6. Diagram Multi Memory

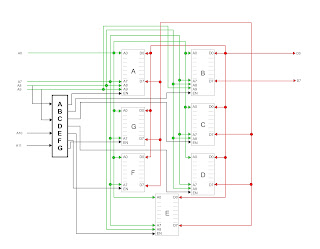

setelah prosese pencarian diatas telah selesai maka kita tinggal membuat diagram multimemory tersebut dan hasilnya akan seperti berikut :
gambar tersebut hanya menyambungkan sebagian saluran alamat dan saluran data saja, slebihnya mungkin bisa kita pahami dengan mempelajari gambar dan penjelasan sebeleumnya. gambar berbentuk persegi panjang dan berisi abjad ABCDEFG merupakan blackbox yang tadi telah dibuat dalam bentuk gerbang logika.
semoga penjelasan saya mengenai perancangan memory 4k x 8bit dengan multimemory tersebut dapat dipaham dan semoga bisa bermanfaat bagi rekan rekan pembaca. Terimakasih.
